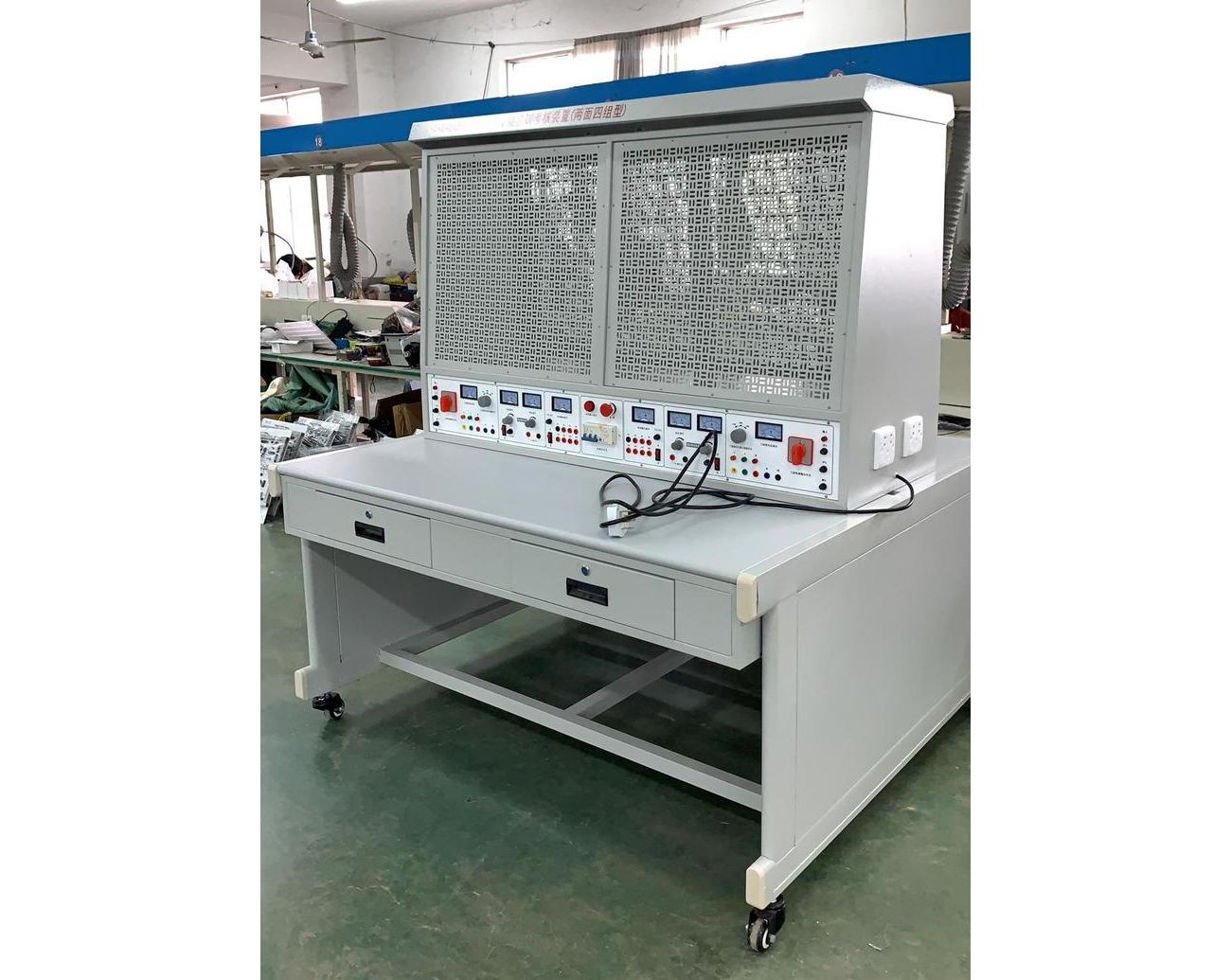

LGWX-04B型 網孔型電工電氣實訓裝置(4工位)
品牌:理工偉業 咨詢電話:010-82827827 82827835
	一、考核裝置概述
	      LGWX-04B型 網孔型電工電氣實訓裝置(4工位)主要由實訓桌、網孔板、實訓元器件(也可自購)組成。學生根據電工實訓線路進行元器件的合理布局,安裝、接線全部由學生自行完成,接近工業現場。能完成機床線路,電機控制線路,照明配電的模擬操作、安裝調試的綜合實訓,訓練學生動手能力和實操技能。實訓項目可自行確定,根據所選的項目選擇相應的元器件。維修電工實訓裝置也可作為電工考工的考核設備。

	二、特點
	1、裝置采用四工位設計,配置兩套元器件(也可選配四套元器件),電氣控制線路元器件都裝在網孔板上,操作方便、更換便捷、易擴展功能或開發新的實訓項目(增購元器件即可增加相應實訓項目)。
	2、操作臺只需三相四線的交流電源即可投入使用,占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
	3、實訓臺配備兩組相互獨立的電源,互不干擾,即可以兩個學生同時進行實訓。
	4、設有電壓型漏電保護器和電流型漏電保護器,能確保操作者安全,電源輸出均有監視及短路保護等功能,使用安全可靠。
5、實訓臺可擴充PLC、變頻器、觸摸屏等自動化實訓功能。相關配件可代配也可自配。
5、實訓臺可擴充PLC、變頻器、觸摸屏等自動化實訓功能。相關配件可代配也可自配。
	三、考核裝置技術性能
	1、輸入電源:三相四線制~380V±10%  50Hz
	2、溫度:-5℃~+40℃,相對濕度<85%(25℃)
	3、裝置容量:<1.5KVA
	4、外形尺寸:1600mm×1100mm×1690mm
	四、實訓臺配置
	1、公共部分:設有電壓型漏電和電流型漏電保護,外部電源輸入有指示燈指示,設有急停按鈕,遇緊急情況按下按鈕切斷實訓臺總電源。
	2、每組提供線電壓380V或相電壓220V兩種電源,單相電源插座、線電壓輸入指示表。
	3、每組提供3V、6V、9V、12V、18V、24V、36V低壓交流電源。
	4、每組提供一路恒流穩壓電源,電壓0-30V,*大電流3A,內置式繼電器自動換檔,多圈電位器連續調節,有數字表指示電流電壓值。
	5、實訓設備實訓桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板,結構堅固,造型美觀大方,桌子左右有抽屜,下部有元件儲存柜。
	五、參考實訓項目

		1.電工布線工藝實訓

		2.兩個開關控制一盞燈線路訓練

		3.聲控開關控制白熾電路訓練

		4.二地控制一盞燈電路訓練

		5.三地控制一盞燈電路訓練

		6.日光燈線路接線訓練

		7.單相電度表直接安裝接線

		8.單相電度表經電流互感器安裝接線

		9.室內照明電路安裝訓練

		10.配電板安裝訓練

		11.交流負載電功率的測量

		12.三相異步電動機直接啟動控制

		13.三相異步電動機接觸器點動控制線路

		14.三相異步電動機接觸器自鎖控制線路

		15.三相異步電動機Y/△自動控制線路

		16.用倒順開關控制三相異步電動機正反轉線路

		17.接觸器聯鎖的正反轉控制線路

		18.按鈕聯鎖的三相異步電動機正反轉控制線路

		19.雙重聯鎖的三相異步電動機正反轉控制線路

		20.三相異步電動機多地控制

		21.工作臺自動往返控制線路

		22.三相異步電動機串電阻降壓啟動控制線路

		23.三相異步電動機能耗制動控制線路
六、參考實訓項目所需元器件清單(單組配備清單)
	注:本裝置每臺需配兩套元器件(可增加選配到四套器件)
|

					序號
			 |


					名    稱
			 |


					型號與規格
			 |


					數   量
			 |

|

					1
			 |


					單相電度表
			 |


					DD862-2
			 |


					1
			 |

|

					2
			 |


					單相閘刀開關
			 |


					HK8
			 |


					1
			 |

|

					3
			 |


					拉線開關
			 |


					4A/250V
			 |


					1
			 |

|

					4
			 |


					平燈頭
			 |


					6A/250V
			 |


					2
			 |

|

					5
			 |


					園形插座
			 |


					T3-10
			 |


					1
			 |

|

					6
			 |


					電流互感器
			 |


					LQG-0.5
			 |


					1
			 |

|

					7
			 |


					墻壁開關座
			 |

				 |


					2
			 |

|

					8
			 |


					聲控開關
			 |


					118-B30
			 |


					1
			 |

|

					9
			 |


					低壓斷路器
			 |


					DZ108-20/10
			 |


					1
			 |

|

					10
			 |


					螺旋式保險盒
			 |


					RL1-15/3A
			 |


					3
			 |

|

					11
			 |


					直插式保險盒
			 |


					RT14-20/2A
			 |


					2
			 |

|

					12
			 |


					交流接觸器
			 |


					CJX2-0910
			 |


					3
			 |

|

					13
			 |


					輔助觸頭
			 |


					F4-22
			 |


					3
			 |

|

					14
			 |


					熱繼電器
			 |


					R16B-20/3
			 |


					1
			 |

|

					15
			 |


					通電延時時間繼電器
			 |


					ST3PA-B/380V(0-60S)
			 |


					1
			 |

|

					16
			 |


					時間繼電器座
			 |


					PF-083A
			 |


					1
			 |

|

					17
			 |


					3H鐵殼按鈕
			 |

				 |


					2
			 |

|

					18
			 |


					行程開關
			 |


					LX9-222
			 |


					2
			 |

|

					19
			 |


					行程開關
			 |


					LX9-001
			 |


					2
			 |

|

					20
			 |


					倒順開關
			 |


					K03-15
			 |


					1
			 |

|

					21
			 |


					日光燈管
			 |


					Y210RR25/10W
			 |


					1
			 |

|

					22
			 |


					鎮流器
			 |


					13W
			 |


					1
			 |

|

					23
			 |


					日光燈座
			 |

				 |


					2
			 |

|

					24
			 |


					大功率電阻
			 |

				 |


					3
			 |

|

					25
			 |


					二極管
			 |

				 |


					1
			 |

|

					26
			 |


					接線端子排
			 |


					JF5-2.5/5
			 |


					5
			 |

|

					27
			 |


					G形導軌
			 |

				 |


					1
			 |

|

					28
			 |


					走線槽
			 |

				 |


					2米
			 |

|

					29
			 |


					螺絲
			 |

				 |


					90
			 |

|

					30
			 |


					螺絲刀
			 |

				 |


					2
			 |

|

					31
			 |


					尖嘴鉗
			 |

				 |


					1
			 |

|

					32
			 |


					剝線鉗
			 |

				 |


					1
			 |

|

					33
			 |


					三相鼠籠異步電動機
			 |


					380V/Y/△180W
			 |


					1
			 |
