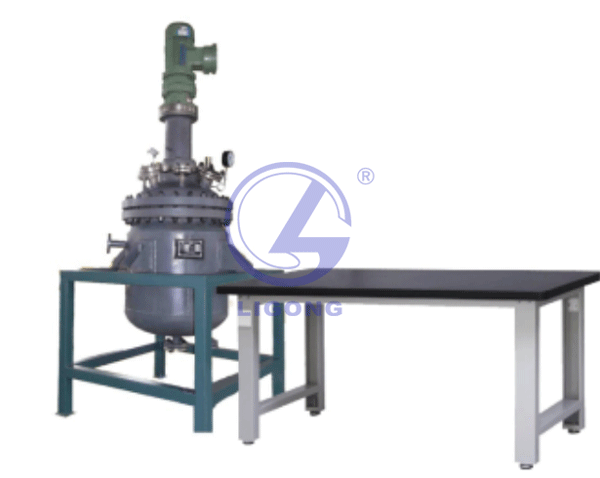

LGH-GFZ01型 反應釜拆裝與維修維護實訓系統
品牌:理工偉業 咨詢電話:010-82827827 82827835
一、裝置特點
系統主要由反應釜、攪拌電機、拆裝工具、清洗工具、工具貨架等組成,用于學員掌握反應釜的內部結構、拆裝作業、試壓查漏系統作業,以及了解掌握反應釜高壓清洗、試漏、盲板抽堵、系統置換等檢維修作業流程的有關知識。配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐,如管件識辨、四大化工參量的安裝、檢測、顯示等。能夠實現“教、學、做、訓、考”等一體化教學實驗流程。

二、裝置功能
(1)便于考察學生選擇配件能力、拆裝能力、裝置運行情況、完成任務情況等,有相應的判斷標準及方法。
(2)整套系統能夠實現“教、學、做、訓、考”一體化。
(3)提供足夠的備選配件、拆裝工具、檢驗運行的設備等。
(4)經常拆裝的部件堅實、耐用,便于學生長期使用,并能提供更新設備。
三、實訓內容
1、掌握反應釜拆裝工藝流程圖的識讀;
2、認識反應釜結構、管路管件、閥門、攪拌電機及掌握攪拌電機、閥門的選用與安裝;
3、掌握填寫反應釜拆裝所需的工具和易耗品清單;
4、掌握反應釜的組裝、試壓操作規程。
5、掌握盲板抽堵和系統置換操作技能訓練
6、掌握裝置異常及應急情況處理方法,能夠正確處理如系統超壓、攪拌器不啟動、反應釜法蘭泄露、裝置斷電等異常情況處理。
四、外形尺寸
對象部分:Q235,8號方管,800×800×1200mm。
測控部分:開關盒集成于對象部分之上。
外配設備:無。
五、公用工程
水:裝置自帶貯水箱,實驗前用清潔水源灌注滿,實驗過程中可循環使用,實驗結束后排空即可。
電:電壓AC380V,功率4.4kW,三相四線制(三火線一零線)。每個實驗室需配置1~2個接地點(安全地及信號地)。
氣:無。
六、拆裝工具及試壓檢漏設備
|
			 序號  |

			 名稱  |

			 規格  |

			 單位  |

			 數量  |

|
			 1  |

			 管子鉗  |

			 450mm  |

			 把  |

			 1  |

|
			 2  |

			 管子鉗  |

			 300mm  |

			 把  |

			 1  |

|
			 3  |

			 活動扳手  |

			 12寸  |

			 把  |

			 1  |

|
			 4  |

			 活動扳手  |

			 10寸  |

			 把  |

			 1  |

|
			 5  |

			 呆扳手  |

			 17~19  |

			 把  |

			 1  |

|
			 6  |

			 呆扳手  |

			 22~24  |

			 把  |

			 1  |

|
			 7  |

			 套筒扳手  |

			 22mm  |

			 把  |

			 1  |

|
			 8  |

			 套筒扳手  |

			 24mm  |

			 把  |

			 1  |

|
			 9  |

			 螺絲一字批  |

			 中號  |

			 把  |

			 1  |

|
			 10  |

			 螺絲十字批  |

			 中號  |

			 把  |

			 1  |

|
			 11  |

			 平口鉗  |

			 中號  |

			 套  |

			 1  |

|
			 12  |

			 尖嘴鉗  |

			 中號  |

			 套  |

			 1  |

|
			 13  |

			 卷尺  |

			 300cm  |

			 把  |

			 1  |

|
			 14  |

			 直尺  |

			 不銹鋼尺 80--100CM  |

			 把  |

			 1  |

|
			 15  |

			 試壓泵  |

			 SB-1.6  |

			 臺  |

			 1  |

|
			 16  |

			 安全帽  |

			 黃色  |

			 頂  |

			 4  |

|
			 17  |

			 手動葫蘆  |

			 1T  |

			 臺  |

			 1  |

|
			 17  |

			 螺栓螺母  |

			 M12×50  |

			 套  |

			 16  |

|
			 18  |

			 螺栓螺母  |

			 M18×60  |

			 套  |

			 20  |

|
			 19  |

			 螺栓螺母  |

			 M20×70  |

			 套  |

			 10  |

|
			 20  |

			 聚四氟乙烯墊片  |

			 Φ60*φ32*δ1.5(DN25)  |

			 片  |

			 5  |

|
			 21  |

			 聚四氟乙烯墊片  |

			 Φ90*φ57*δ1.5(DN40)  |

			 片  |

			 5  |

|
			 22  |

			 生料帶  |

			 25*0.075mm*10m(長度)  |

			 卷  |

			 3  |
